Chandelles de plateforme

Publié le par jml

Chandelles, kézako ?

Les chandelles sont des pièces de bois verticales qui supporte la plateforme de voie.

Elles sont fixées directement sur la structure principale donc espacées de 700mm.

D'autre chandelles intermédiaires viendront en relais dans certaines zones.

Plan du réseau dessiné sous SCRAMPlan du réseau dessiné sous SCRAMPlan du réseau dessiné sous SCRAM

Plan du réseau dessiné sous SCRAM

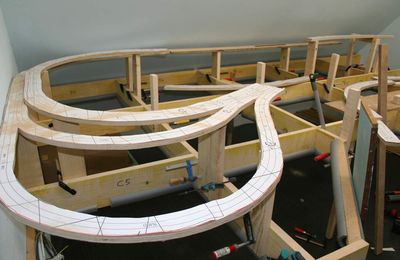

Chandelles de plateforme.Chandelles de plateforme.Chandelles de plateforme.

Chandelles de plateforme.

Les chandelles

Les chandelles sont débitées dans les mêmes planches que celles de la structure.

Ce sont des planches de 4000 * 300 * 27 en pin brut. Ce format un peu encombrant est normalement prévu comme bois de coffrage. Coté prix de revient, c'est imbattable !

Cette épaisseur permet de visser directement la plateforme de voie.

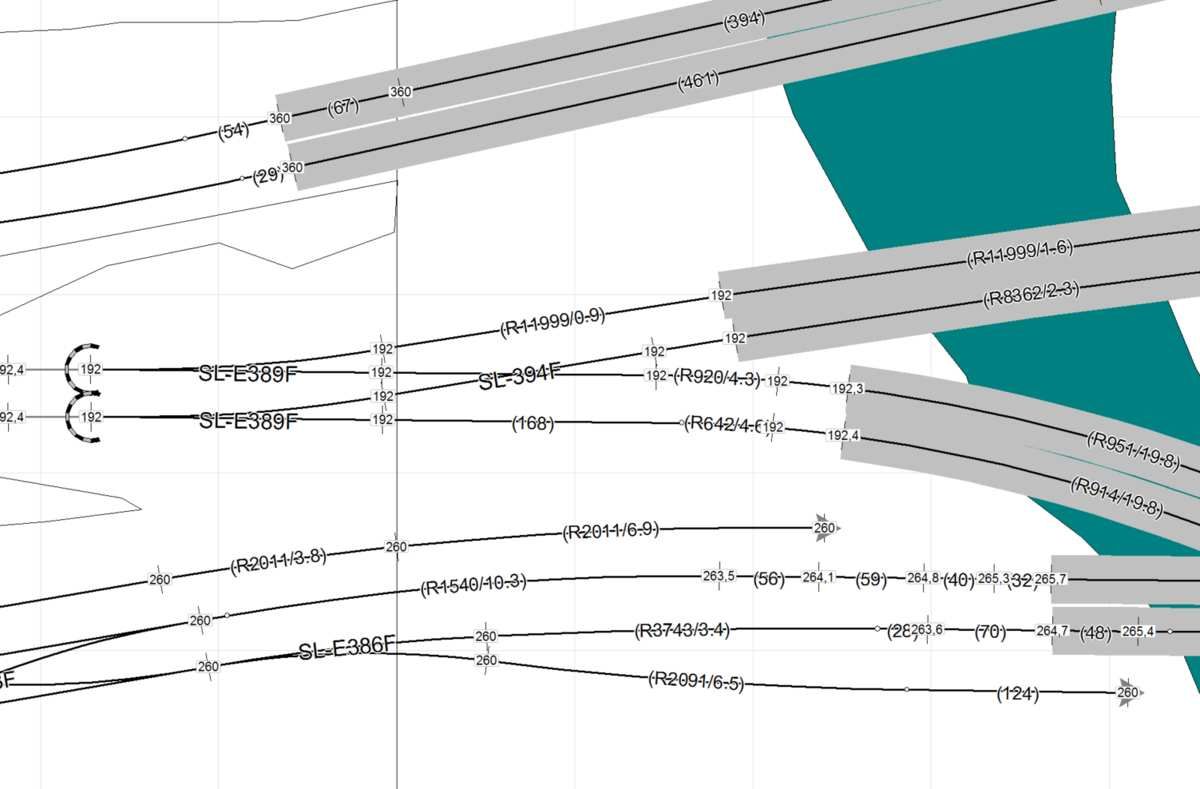

Zoom d'une partie du plan ou apparaissent les hauteurs de plateforme, angles de courbure, etc

Zoom d'une partie du plan ou apparaissent les hauteurs de plateforme, angles de courbure, etc

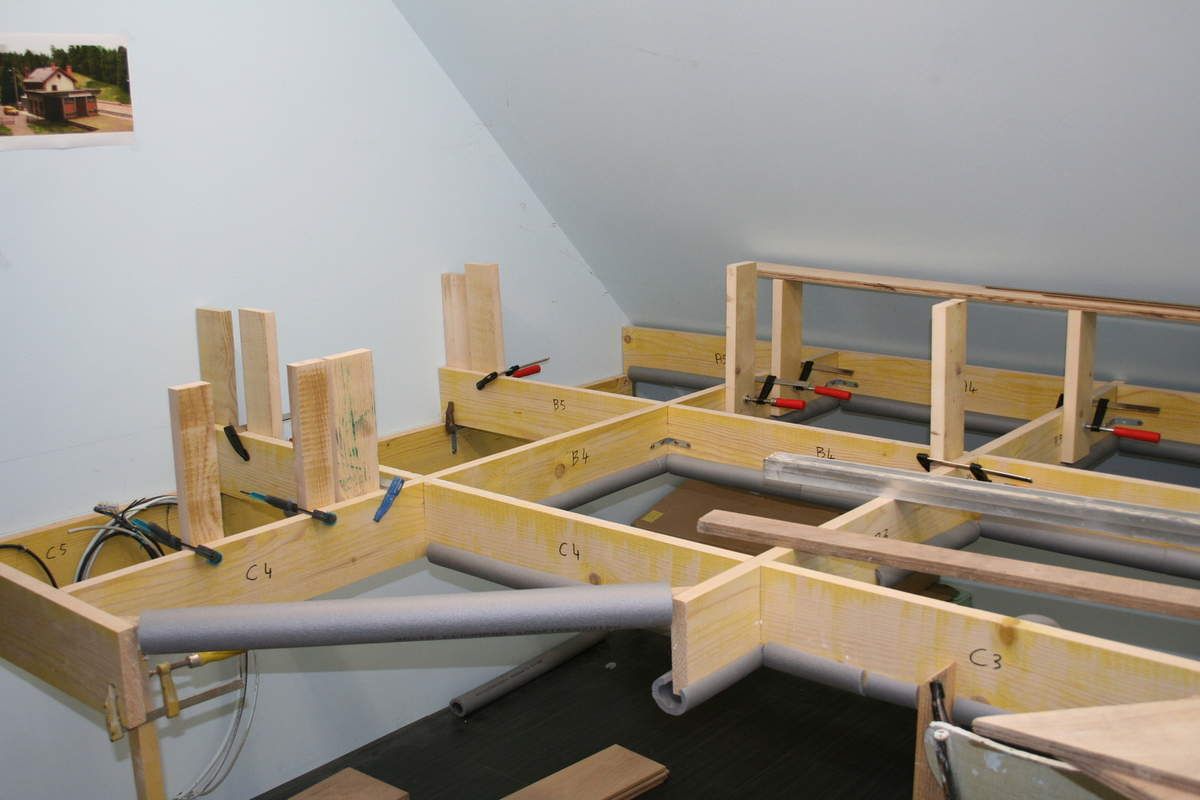

Postionnement de la chandelle

La largeur, la position et la hauteur de la chandelle sont déterminées par le plan SCRAM.

Elles sont pour le moment fixées par des serres-joint. La fixation définitive sera faite après pose de la plateforme.
