Appareils de voie

Publié le par jml

J'explique dans cet article les techniques utilisées pour poser les aiguillages et les actionner.

Pose provisoire pour vérifier les alignements
Pose provisoire pour vérifier les alignements

Pose provisoire pour vérifier les alignements

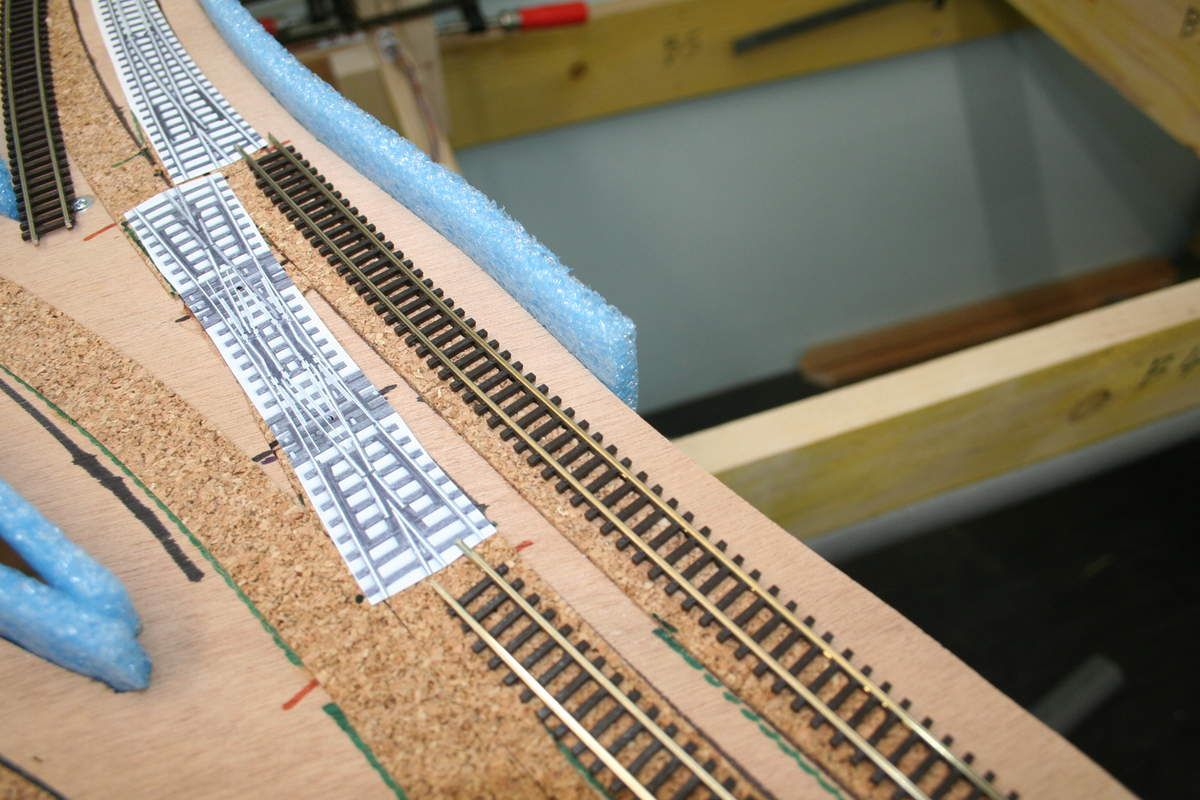

Un calibre en papier sert à percer la plateforme pour les fils et l'axe de commande des lames.
Un calibre en papier sert à percer la plateforme pour les fils et l'axe de commande des lames.

Un calibre en papier sert à percer la plateforme pour les fils et l'axe de commande des lames.

Choix de la motorisation

Bien que simple et rapide à installer, j'ai dès le départ écarté les moteurs sur table pour d'évidentes raisons esthétiques.

Dans la catégorie "sous la table", il reste les "clac-clac" type peco et les moteurs lents.

Le standard en matière de moteur lent est le "Tortoise". Malgrè sa notoriété et sa réputation de fiabilité, je lui reproche son encombrement, son bruit (surtout en viellissant), son prix et qu'il reste sous tension en permanence (du moins avec un cablâge classique).

Servo-Moteur

Une autre approche qui commence à faire des émules chez les modélistes est le servomoteur.

Longtemps cantonné au monde de la RC (voiture, avion), il devient une alternative intéressante sur nos réseaux. De plus, on en trouve aujourd'hui des minis à vil prix (presque 10 fois moins cher qu'un tortoise).

Comme il me fallait en installer 23 dès le départ, J'ai recherché une solution de mise en oeuvre simple.

J'ai opté pour une fixation verticale avec 2 entretoises. Une corde à piano droite transmet le mouvement à l'aiguille. Un petite morceau de circuit imprimé est collé sous le servo pour servir de point fixe à la corde à piano.

Ce système de fixation ne permet aucun réglage. C'est le système de commande qui devra controler les positions angulaires du servo et sa vitesse de déplacement.

La corde à piano enfichée dans son support.

La corde à piano enfichée dans son support.

Entretoises de fixation du servomoteur sous la plateforme.

Entretoises de fixation du servomoteur sous la plateforme.

Les servos installés sous la plateforme.

Les servos installés sous la plateforme.

La carte de commande une fois installée et raccordée. La description de cette carte est faite dans l'article suivant.

La carte de commande une fois installée et raccordée. La description de cette carte est faite dans l'article suivant.
