Découpe de la plateforme de voie

Publié le par jml

Plan de voie à l'échelle 1

J'ai fait imprimer à l'échelle 1:1 le plan de voie dessiné sous SCRAM.

Pour simplifier la découpe du bois au niveau des voies se chevauchant, certaines zones du plan ont été imprimées en double ou triple.

Soit un rouleau de 5kg de papier au total.



Le plan à l'échelle 1 étalé dans le salon
Le plan à l'échelle 1 étalé dans le salon

Le plan à l'échelle 1 étalé dans le salon

Limitation du logiciel SCRAM

Le logiciel SCARM ne permet malheurement pas de tracer les bords de la plateforme.

Il n'y a que le choix pour : Axe de voie, rails ou contour des traverses.

Il a donc fallu retracer manuelement la forme de la plateforme sur le papier. Pour cela, j'ai construit un petit outil.

Il s'agit d'un bloc de bois sur lequel j'ai collé 2 tubes de cuivre diamiètre 12 dans lesquels coulissent 2 feutres.

Il suffit de déplacer l'outil en suivant le bord du tracé SCARM grace au repère dessiné sur le bloc de bois.

J'ai prévu 80mm pour une voie double (25 + 30 + 25) et 50 pour voie simple (25 + 25)





Outil de dessin des bords de plateforme.
Outil de dessin des bords de plateforme.

Outil de dessin des bords de plateforme.

Découpe papier

Le tracé au feutre permet de découper le plan en ne conservant que la plateforme.

Il s'agit ensuite de placer les troncons de plateforme en optimisant la sufface de bois.

Une petit jeux de tétris qui m'aura pris du temps ....



Découpe du plan en suivant les trait de feutre
Découpe du plan en suivant les trait de feutre

Découpe du plan en suivant les trait de feutre

Positionnement des tronçons sur le panneau de CP15.

Positionnement des tronçons sur le panneau de CP15.

Découpe bois

Chaque troncon de papier est collé sur une feulle de contreplaqué de 15mm avec de la colle repositionnable.

Le panneau est possé sur des chutes de polystyrène de 40mm pour laisser la place de la lame de la scie.

Ensuite on fait chauffer la scie sauteuse ...

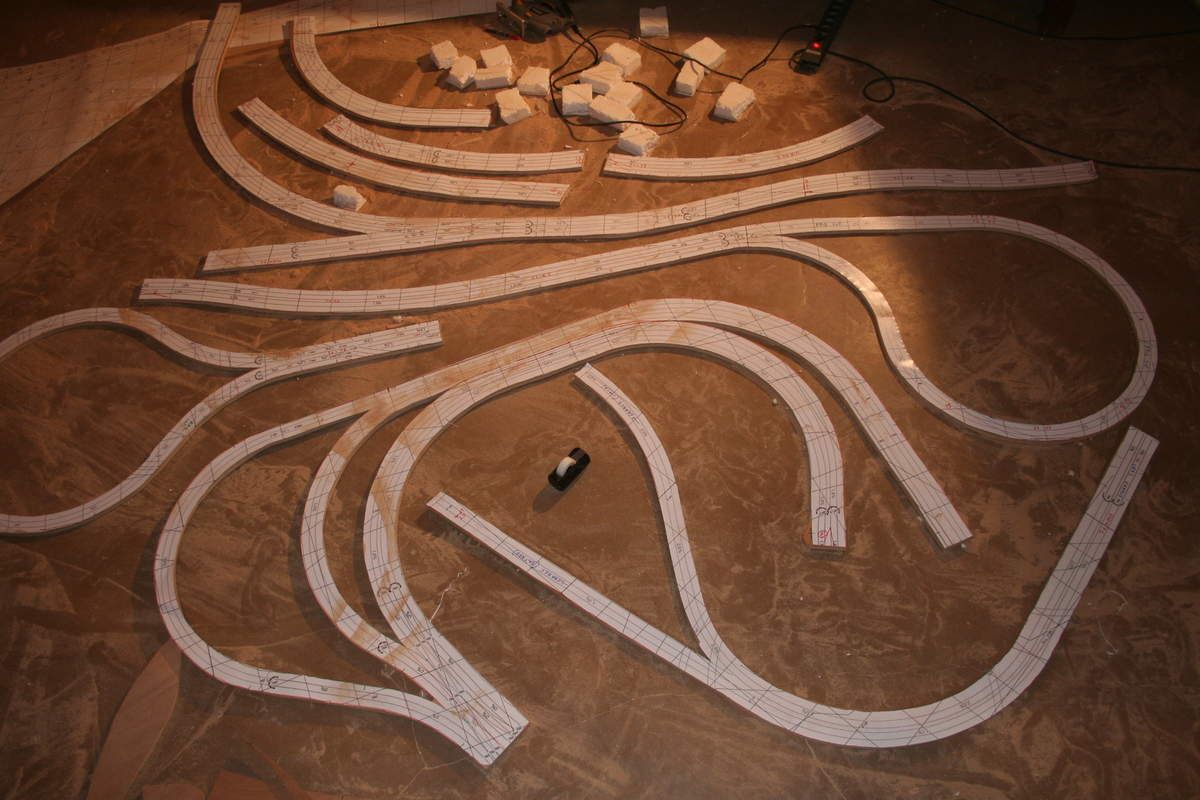

Après plus de 3 heures passées à faire de la sciure, c'est terminé !
Après plus de 3 heures passées à faire de la sciure, c'est terminé !
Après plus de 3 heures passées à faire de la sciure, c'est terminé !

Après plus de 3 heures passées à faire de la sciure, c'est terminé !
